스파이럴 덕트

현재 국내외에서 기존의 사각 덕트보다 효율이 우수한 스파이럴 덕트로 널리 사용되고있다.
높은 기밀성, 낮은 누설 률, 우수한 에너지 효율 및 원활한 공기 조절 및 환기를위한 우수한 공기 흐름. 강도, 내구성, 경제성도 우수합니다.

스파이럴 덕트 개요
Jinwoong Airsys
특색
  • 이음매는 4 층으로 견고하며 추가 보강이 필요하지 않습니다.
  • 아름다운 인테리어, 낮은 마찰 손실 및 부드러운 공기 흐름이 가능합니다.
  • 연결 및 설치가 용이하여 전문 인력없이 시공이 가능합니다.
  • 현장 여건에 따라 길이를 조절하여 제작, 설치가 가능합니다.
  • 공장에서 현장에서 제조 및 조립하므로 공기를 줄일 수 있습니다.
  • 가볍기 때문에 휴대가 간편하고 사고를 예방합니다.
사용처
  • 공기 조절 덕트
  • 환기 덕트
  • 아파트 환기 시스템
  • 산업 집진 시설
  • 클린 룸 시설
  • 업무용 급 배기 덕트
제품사양

스파이럴 덕트 카테고리

  • Spiral Duct Standard
아연 도금 강판 스파이럴 덕트

일반적이고 가장 널리 분포되어 있습니다
적용 사례 : 에어컨 덕트, 난방 및 냉각 시스템 등

갈바륨 강판 스파이럴 덕트

부식에 강하고 더 많이 사용되는 재료입니다.
적용 사례 : 아파트 내 주방 및 욕실 환기 (건식 AD), 우수 드레인 등

스텐실 강판 스파이럴 덕트

부식 우려가 있는 환기 시스템에 사용합니다.
적용 사례 : 변위 시설, 수영장, 청소 항공기, 연도 등

알루미늄 강판 스파이럴 덕트

내부 또는 외부 노출 (브릿지 등)에 적용하여 사용합니다.
적용 사례 : 보온 용 자켓 및 케이싱

냉연 강판 스파이럴 덕트

부식이 없는 환경에 적용하여 사용합니다.
적용 사례 : 토목 용, 매립 용 등

구리 강판 스파이럴 덕트

부식 우려 및 내부에 적용합니다.
적용 사례 : 우스 드레인 등

성능 데이터

누풍시험

시험 재료

두께 0.5mm
직경 150mm
선형 콘텐츠 2500mm

상태

덕트 양단 폐쇄, 압축 공기 500mmAq 온도 20 ° C

마찰 손실 테스트

시험 재료

두께 0.6mm, 직경 250mm, 선형 콘텐츠 30m

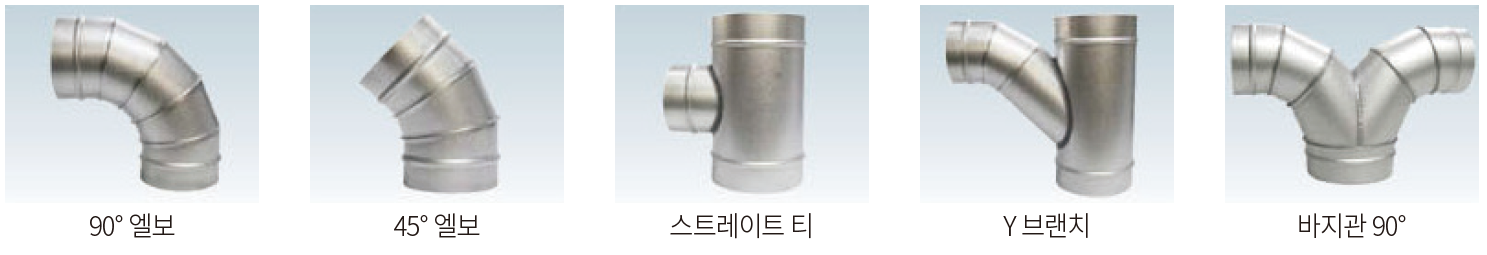

제품보기

Elbow 90°Elbow 45°ReducerStraight TeeY-T BranchY-BranchTwin Elbow 45°Twin Elbow 90°

엘보 90°

Elbow 90°

Technical Data (기술자료)

Dimension Table (규격표)

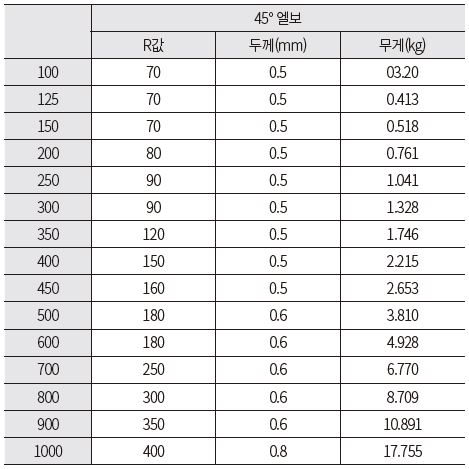

엘보 45°

Elbow 45°

Technical Data (기술자료)

Dimension Table (규격표)

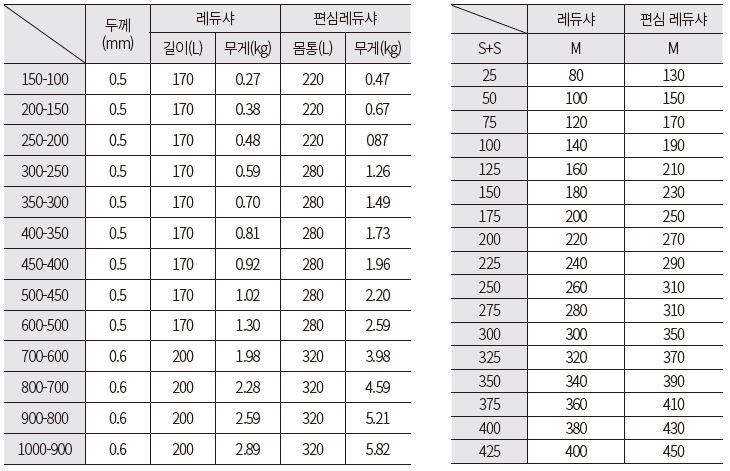

레듀샤

Reducer

Dimension Table (규격표)

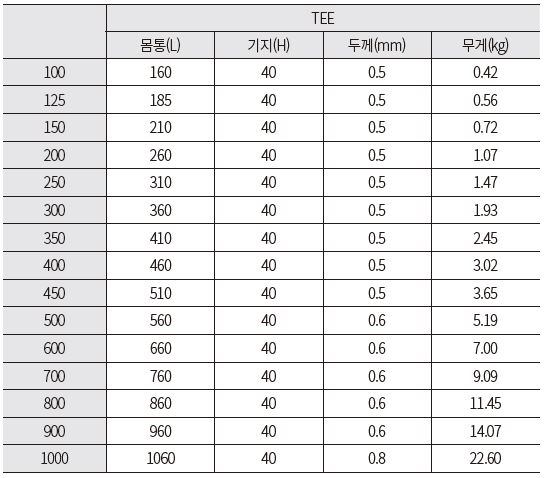

스트레이트 티

Straight Tee

Dimension Table (규격표)

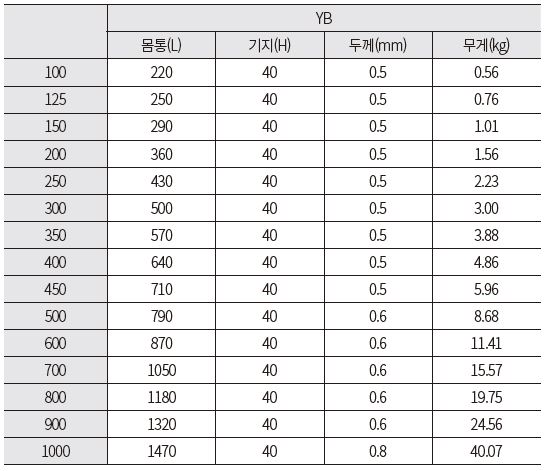

Y-T 브랜치

Y-T Branch

Dimension Table (규격표)

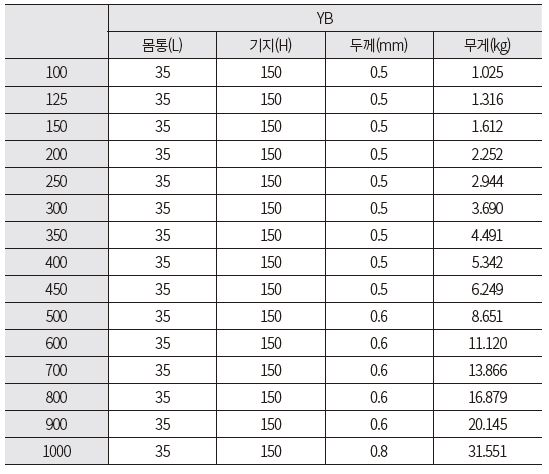

Y 브랜치

Y-Branch

Dimension Table (규격표)

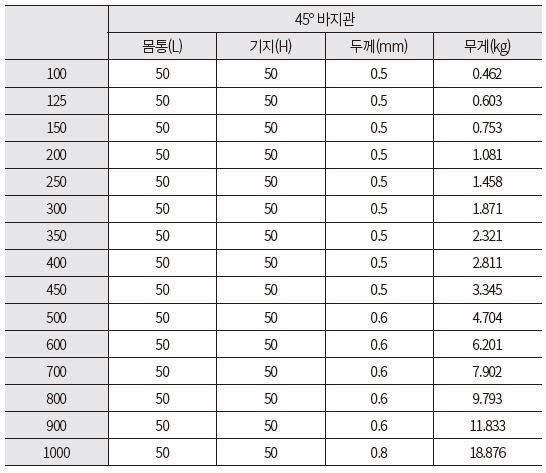

45° 바지관

Twin Elbow 45°

Dimension Table (규격표)

90° 바지관

Twin Elbow 90°

Dimension Table (규격표)

부속품

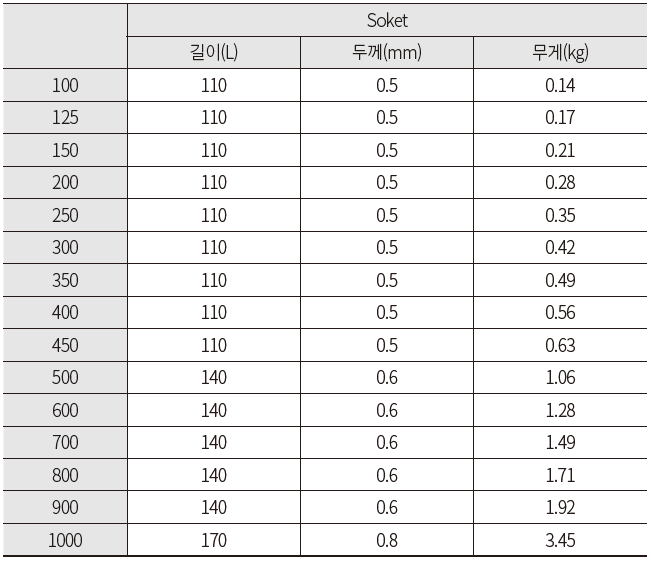

소켓

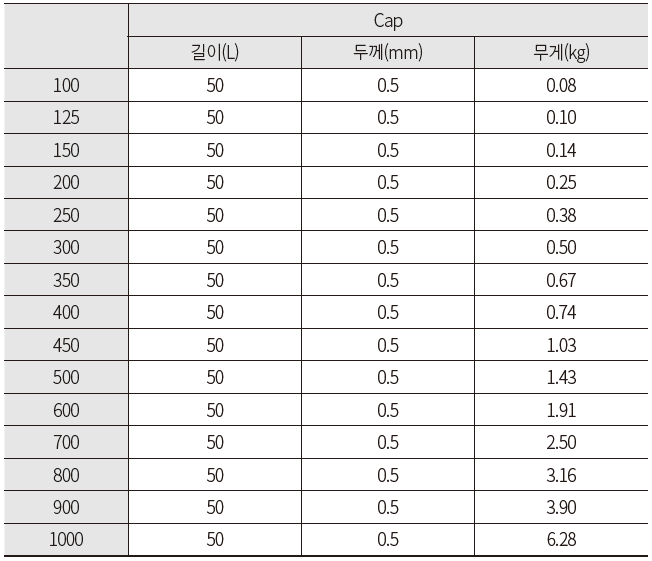

캡

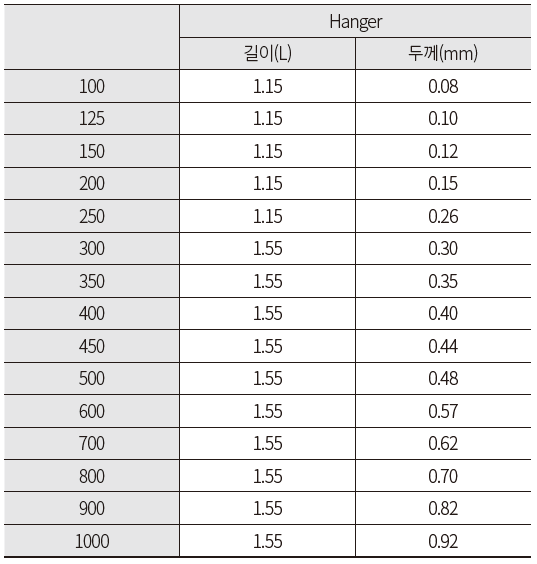

행거
