スパイラルダクト
現在、国内外で、既存の正方形ダクトより効率に優れたスパイラルダクトとして広く使用されている。
高い気密性、低漏れレート、優れたエネルギー効率とのシームレスな空調と換気のための優秀な空気の流れ。強度、耐久性、経済性にも優れています。
スパイラルダクトの概要
ジンウングエアシステム
特色
- 継ぎ目は4階に堅牢で追加補強は必要ありません。
- 美しいインテリア、低摩擦損失とソフトの空気の流れが可能です。
- 接続とインストールが容易で、専門人材なく施工が可能です。
- 現場条件に応じて長さを調節して製作、設置が可能です。
- 工場での現場での製造と組み立てので空気を減らすことができます。
- 軽いので、持ち運びが簡単で、事故を防止します。
使途
- 空調ダクト
- 換気ダクト
- アパート換気システム
- 産業集じん施設
- クリーンルーム設備
- 業務用給排気ダクト
製品仕様
スパイラルダクトのカテゴリー
- スパイラルダクト標準
亜鉛メッキ鋼板スパイラルダクト
一般的で広く分布しています
適用事例：エアコンダクト、暖房および冷却システムなど
ガルバリウム鋼板スパイラルダクト
腐食に強く、より多く使用される材料です。
適用事例：アパート内のキッチンとバスルームの換気（乾式AD）、優秀ドレインなど
ステンシル鋼板スパイラルダクト
腐食するおそれがある換気システムに使用します。
適用事例：変位施設、プール、きれい航空機、年など
アルミ板スパイラルダクト
内部または外部の露出（ブリッジなど）に適用して使用します。
適用事例：保温用ジャケットとケーシング
冷延鋼板スパイラルダクト
腐食がない環境に適用して使用します。
適用事例：土木用、埋め立て用等
銅鋼板スパイラルダクト
腐食の懸念と内部に適用します。
適用事例：ウスドレインなど
パフォーマンスデータ
ヌプン試験
試験材料
厚さ0.5mm
直径150mm
リニアコンテンツ2500mm
状態
ダクト両端閉鎖、圧縮空気500mmAq温度20°C
摩擦損失テスト
試験材料
厚さ0.6mm、直径250mm、線形コンテンツ30m

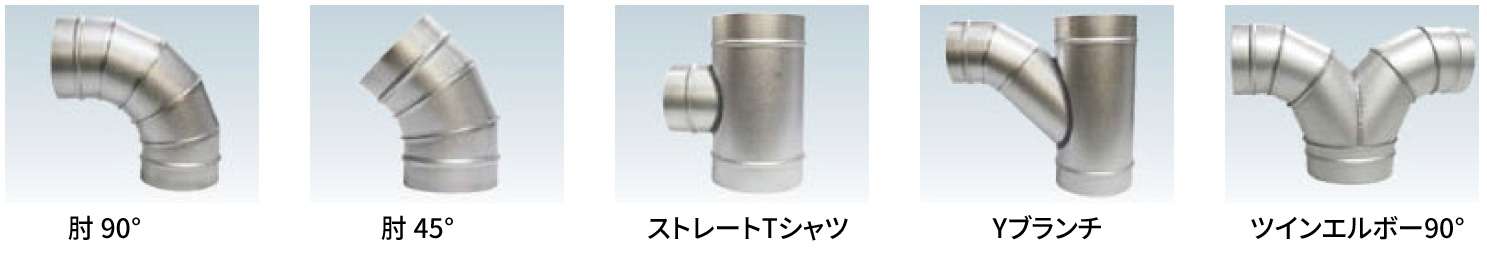

製品

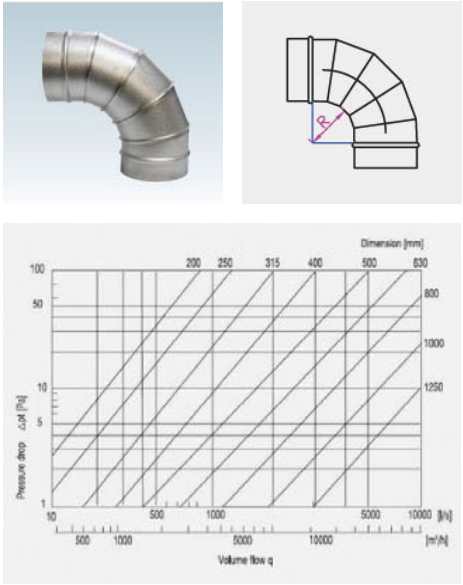

엘보 90°
Elbow 90°
Technical Data (기술자료)
Dimension Table (규격표)

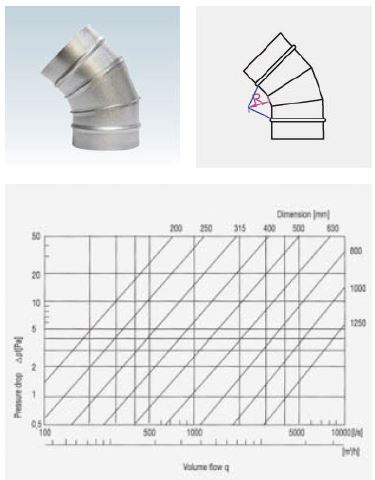

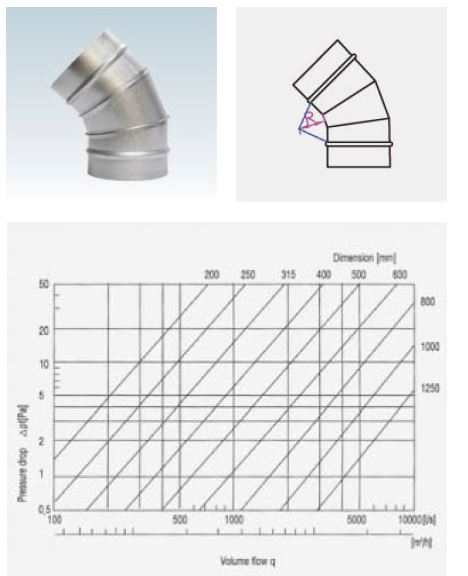

エルボ45°
Elbow 45°
技術資料

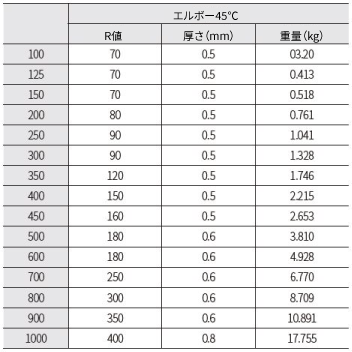

規格表

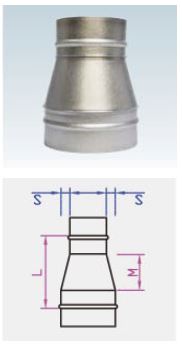

レデューサー
Reducer

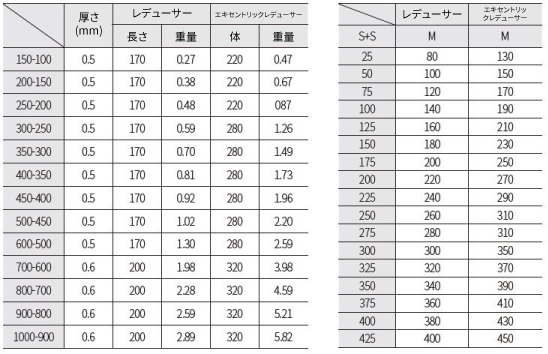

規格表

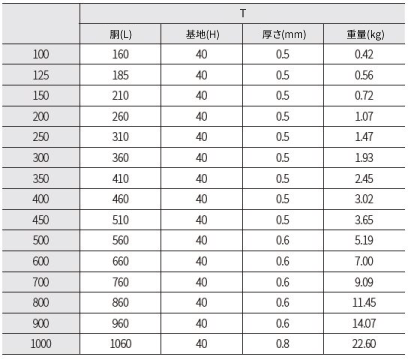

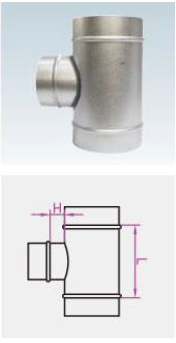

ストレートティー
StraightTee
規格表

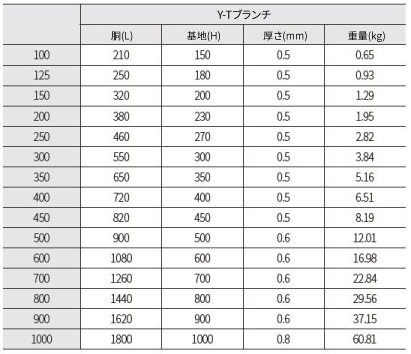

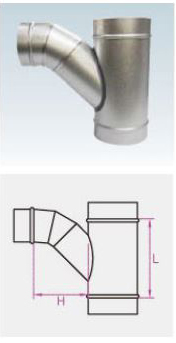

Y-Tブランチ
Y-TBranch
規格表

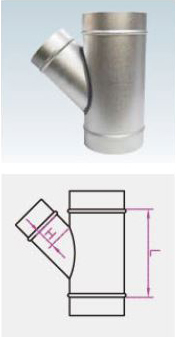

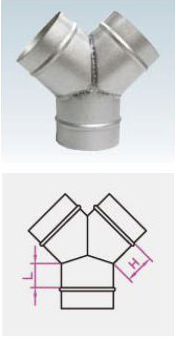

Yブランチ
Y-Branch

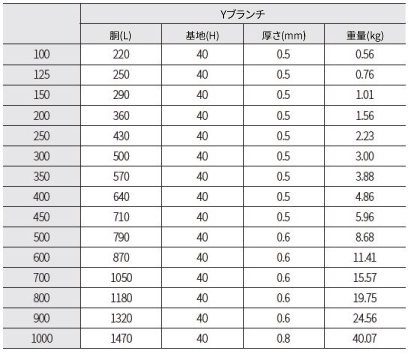

規格表

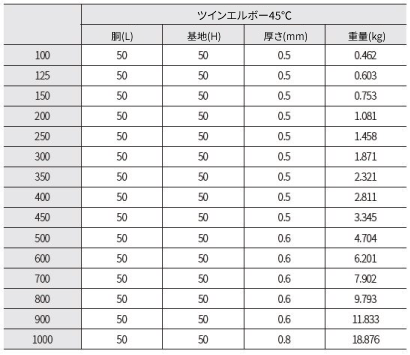

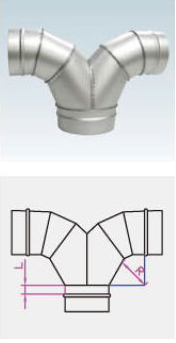

45°パンツ管
TwinElbow 45°
規格表

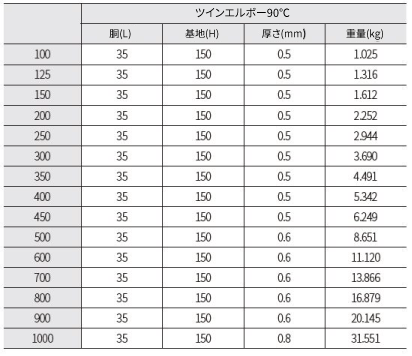

90° ツインエルボー
TwinElbow 90°
規格表
付属品

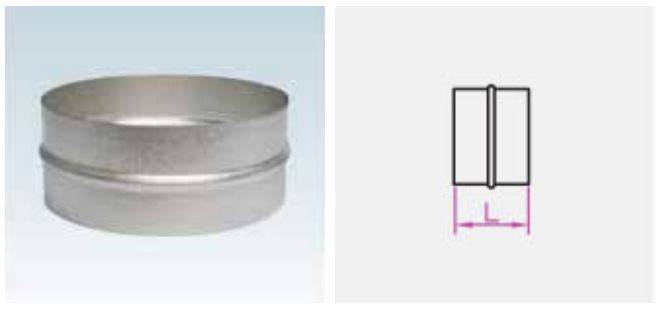

ソケット

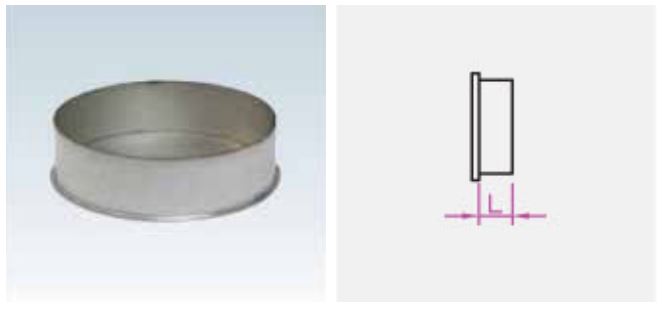

キャップ

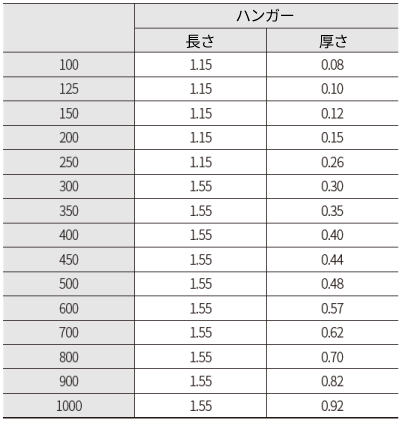

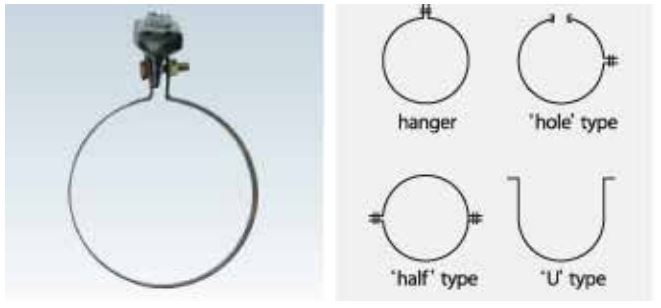

ハンガー
